¿Qué es un tubo de varilla medidora de aceite de motor?

Jul 30, 2026

Categorías

Contenido

1 ¿Qué es un Tubo de varilla medidora de aceite del motor
2 Funciones principales del tubo de varilla medidora
3 Materiales de acero, acero inoxidable y tubos de varilla de nivel flexibles
4 Factores de durabilidad que prolongan la vida útil
- 4.1 Control de sellado y contaminación
- 4.2 Resistencia al calor y a las vibraciones
5 Señales de que es necesario reemplazar el tubo de la varilla medidora
6 Cómo quitar e instalar un tubo de varilla medidora
- 6.1 Extracción de un tubo de varilla medidora roto
- 6.2 Instalación de un nuevo tubo de varilla medidora
7 Comparación de tipos de tubos de varilla medidora uno al lado del otro
8 Aplicaciones en todo tipo de vehículos y equipos
9 Acerca del fabricante
10 Preguntas frecuentes

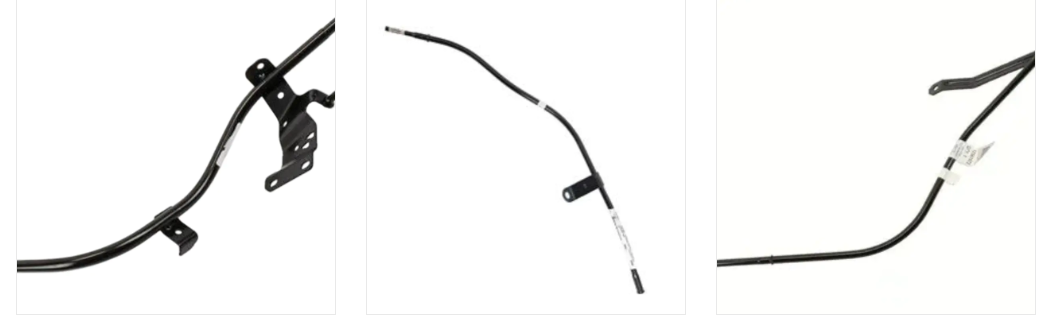

¿Qué es un Tubo de varilla medidora de aceite del motor

Un tubo de varilla medidora de aceite del motor es el tubo guía cilíndrico instalado en el cárter de aceite del motor que sostiene la varilla medidora de aceite y brinda a los técnicos un canal sellado y estable para verificar el nivel y la condición del aceite. un tubo de varilla medidora de aceite de motor automotriz También suele ser compatible con el llenado o drenaje de aceite en ciertos diseños de motores. , lo que lo convierte en un componente pequeño con un papel enorme en el mantenimiento diario del motor. El tubo va desde una abertura cerca de la parte superior del bloque del motor hasta el cárter de aceite, manteniendo la varilla medidora alineada en la misma posición cada vez que se inserta para que las lecturas del nivel de aceite se mantengan consistentes.

Más allá de simplemente guiar la varilla medidora, el tubo forma un camino sellado que mantiene la suciedad, la humedad y los residuos alejados del suministro de aceite. Esta función es importante en automóviles de pasajeros, camiones comerciales, grupos electrógenos y maquinaria de construcción, en cualquier lugar donde un motor necesite una forma confiable y repetible de monitorear el nivel y la calidad del aceite durante las revisiones de rutina.

Funciones principales del tubo de varilla medidora

Un tubo de varilla medidora de aceite de motor bien diseñado hace más que mantener la varilla medidora en su lugar. Desempeña varias funciones de apoyo que protegen el motor y simplifican el mantenimiento.

Canal de detección del nivel de aceite, que proporciona un punto de inserción estable para lecturas precisas una vez que el motor se ha enfriado
Prevención de la contaminación mediante el uso de un anillo de sellado y un extremo corrugado para bloquear la materia extraña y la humedad del cárter de aceite.
Soporte de llenado o drenaje de aceite, y algunos diseños incluyen un puerto de llenado o una válvula de drenaje en el extremo del tubo
Durabilidad estructural, construida con material resistente a la corrosión para soportar un funcionamiento prolongado y con altas temperaturas.
Reemplazo simplificado, usando conexiones roscadas o a presión adecuadas para diferentes diseños de motor

Materiales de acero, acero inoxidable y tubos de varilla de nivel flexibles

La elección del material afecta la resistencia del tubo de la varilla medidora al calor, la vibración y la corrosión durante años de funcionamiento del motor. Tres familias de materiales cubren la mayoría de las aplicaciones del mercado actual.

Tabla 1: Materiales comunes de los tubos de las varillas medidoras y características típicas
Tipo de material	Resistencia a la corrosión	Aplicación típica
Tubo de acero de la varilla medidora de aceite	moderado	Motores estándar para pasajeros y comerciales ligeros.
Tubo de varilla medidora de acero inoxidable	Alto	Camiones pesados, grupos electrógenos, entornos hostiles
Tubo de varilla de nivel flexible	moderado to High	Compartimentos de motor estrechos con restricciones de ruta

Figura 1: Comparación ilustrativa de la resistencia a la corrosión entre tipos de materiales comunes para tubos de varilla medidora

Los tubos de varilla medidora de acero inoxidable generalmente ofrecen la mayor resistencia a largo plazo a la oxidación y las picaduras, razón por la cual aparecen con frecuencia en grupos electrógenos y maquinaria de construcción que operan en condiciones exteriores exigentes. Los tubos de acero estándar siguen siendo una opción práctica y ampliamente utilizada para aplicaciones cotidianas en vehículos de pasajeros, mientras que los tubos flexibles para varillas de nivel resuelven los desafíos de enrutamiento en los compartimentos del motor donde un recorrido de tubo rígido no es práctico.

Factores de durabilidad que prolongan la vida útil

Un tubo de varilla medidora se encuentra cerca del calor del motor y de una vibración constante durante la vida útil del vehículo, por lo que algunos detalles de construcción marcan una diferencia mensurable en cuánto dura antes de necesitar reemplazo.

Control de sellado y contaminación

El anillo de sellado en la parte superior del tubo y la sección corrugada cerca de la base trabajan juntos para evitar que la humedad y los escombros del camino entren en el cárter de aceite. Un sello desgastado o faltante es una de las razones más comunes por las que aparece contaminación del aceite durante las revisiones de rutina, incluso cuando el aceite se cambió recientemente.

Resistencia al calor y a las vibraciones

Debido a que el tubo se ubica cerca del bloque y de la ruta de escape en muchos diseños de motores, la tolerancia a altas temperaturas es tan importante como la resistencia del material. Los tubos construidos con material resistente a la corrosión y un ajuste de montaje ceñido mantienen su forma y posición a través de años de ciclos térmicos, lo que mantiene la lectura de la varilla medidora precisa a lo largo del tiempo.

Señales de que es necesario reemplazar el tubo de la varilla medidora

La mayoría de los problemas con los tubos de la varilla medidora muestran señales de advertencia claras antes de causar mayores dolores de cabeza por mantenimiento. Reconocerlos a tiempo mantiene los controles de aceite precisos y evita que la contaminación llegue al cárter de aceite.

La varilla medidora se siente floja o se tambalea notablemente cuando se inserta en el tubo.
Aparecen residuos o filtraciones de aceite alrededor de la base donde el tubo se une al cárter de aceite.
El tubo muestra curvaturas, abolladuras o grietas visibles a lo largo de su longitud.
La varilla medidora se vuelve difícil de insertar o quitar suavemente
Aparece suciedad o humedad dentro de la abertura del tubo después de la limpieza.

Figura 2: Patrón ilustrativo de efectividad del sello durante años de servicio entre tipos de materiales de tubos

Cómo quitar e instalar un tubo de varilla medidora

Reemplazar un tubo de varilla medidora es una tarea manejable en la mayoría de los motores una vez que se ha ubicado el tubo viejo y se ha liberado de su punto de montaje. Un tubo roto o atascado generalmente necesita un proceso de extracción metódico y cuidadoso en lugar de fuerza.

Extracción de un tubo de varilla medidora roto

Ubique el punto de montaje en el bloque o la tapa de la válvula y confirme si el tubo está roscado, encajado a presión o atornillado.
Aplique una suave presión oscilante mientras tira hacia arriba si el tubo se ajusta a presión en la bandeja.
Retire primero el perno de retención o el soporte si el tubo está asegurado con un sujetador.
Limpie a fondo el orificio de montaje una vez que haya sacado el tubo viejo para eliminar los residuos o el sellador viejo.

Instalación de un nuevo tubo de varilla medidora

Confirme que el tubo de repuesto coincida con la longitud, el diámetro y el estilo de montaje originales.
Coloque un nuevo anillo de sellado en el tubo antes de la instalación para mantener un sello limpio.
Guíe el tubo dentro de la abertura de la bandeja de manera uniforme para evitar doblar el extremo inferior.
Asegure el punto de montaje superior según el diseño original roscado o a presión
Inserte la varilla medidora y confirme que asiente completamente y lea con precisión antes de cerrar el compartimiento del motor.

Comparación de tipos de tubos de varilla medidora uno al lado del otro

Elegir entre acero, acero inoxidable y construcción flexible se reduce a sopesar algunas medidas prácticas en función del entorno del motor al que servirá el tubo.

Figura 3: Desempeño comparativo de cinco medidas prácticas en una escala relativa

Los tubos de acero inoxidable tienden a ser líderes en resistencia al calor y a la corrosión, lo que se adapta a aplicaciones de equipos pesados y para exteriores, mientras que los tubos flexibles obtienen una ventaja al pasar a través de diseños de compartimentos de motor estrechos o irregulares donde es más difícil colocar una forma de tubo rígido.

Aplicaciones en todo tipo de vehículos y equipos

Un tubo de varilla medidora de aceite para automóviles aparece en una amplia gama de plataformas de sistemas de propulsión, y el material y la forma a menudo se ajustan para adaptarse al diseño específico del motor.

Tabla 2: Tipos de equipos comunes y consideraciones típicas sobre los tubos de varilla medidora
Tipo de equipo	Consideración típica del tubo
Turismos	Tubo compacto de acero o flexible instalado en espacios reducidos del compartimento del motor
Camiones Comerciales	Tubo de acero reforzado o acero inoxidable para ciclos de trabajo prolongados
Grupos electrógenos	Tubo de acero inoxidable que soporta exposición y vibración al aire libre.
Maquinaria de construcción	Tubo resistente al polvo, la humedad y el movimiento constante.

Figura 4: Distribución ilustrativa del uso de tubos de varilla medidora en categorías de equipos comunes

Acerca del fabricante

Como fabricante y fábrica de tubos de varilla medidora de aceite para motores automotrices de China, la empresa tiene su sede en Wanhou, ciudad de Zhanqi, distrito de Yinzhou, ciudad de Ningbo, un área con convenientes conexiones de transporte a aproximadamente 25 kilómetros del aeropuerto Ningbo Lishe y cerca de la zona industrial costera de Ningbo. La empresa surgió de Ningbo Xingxin Metal Products Factory, establecida en 1995, y hoy opera como una empresa de alta tecnología especializada en accesorios de tuberías para automóviles en todo un Sitio de 32.000 metros cuadrados con 26.000 metros cuadrados de superficie de fábrica .

El equipo de producción incluye máquinas dobladoras de tubos CNC totalmente automáticas, líneas de montaje de hornos de soldadura fuerte a gran escala, máquinas formadoras internas hidráulicas que cubren diámetros de 10 a 80 milímetros, una máquina hidráulica de expansión de agua de 800 toneladas, soldadores láser totalmente automáticos, robots de soldadura y centros de mecanizado a gran escala, respaldados por un laboratorio interno de investigación y pruebas. Como fabricante y proveedor de tubos de varilla de nivel de aceite, el equipo también produce soluciones de tubos de varilla de nivel de aceite OEM junto con su principal fabricación de tubos corrugados para automóviles, aplicando tecnología de tubos corrugados de expansión de agua desarrollada con un alto nivel dentro de la industria.

Preguntas frecuentes

P1. ¿Qué tubo de varilla de nivel de aceite se adapta a mi motor?

Haga coincidir el reemplazo con la longitud, el diámetro y el estilo de montaje del tubo original, ya que los diseños varían notablemente entre los modelos de motor.
P2. ¿Puedo reemplazar solo el tubo de la varilla medidora?

Sí, normalmente el tubo se puede reemplazar por sí solo sin necesidad de reemplazar la varilla medidora ni otros componentes circundantes.
P3. ¿Cuánto dura el tubo de una varilla medidora de aceite?

La vida útil depende del material y de las condiciones de funcionamiento; los tubos de acero inoxidable generalmente mantienen la efectividad del sello por más tiempo que el acero estándar en las mismas condiciones.
P4. ¿Qué material es mejor para los tubos de la varilla medidora de aceite?

El acero inoxidable ofrece la mayor resistencia a la corrosión para entornos exigentes, mientras que el acero estándar y los tubos flexibles se adaptan bien a muchas aplicaciones cotidianas en vehículos de pasajeros.
P5. ¿Los tubos de la varilla medidora de aceite son universales?

No, los tubos son específicos del motor en cuanto a longitud, diámetro y estilo de montaje, por lo que es importante hacer coincidir la configuración de la pieza original antes de solicitar un reemplazo.
P6. ¿Se puede reparar un tubo de varilla de nivel doblado?

A veces se enderezan las curvas menores, pero generalmente es mejor reemplazar un tubo con abolladuras o grietas estructurales para mantener un sello adecuado.
P7. ¿Puedes reemplazar un tubo de varilla medidora de aceite?

Sí, la mayoría de los tubos de varilla medidora utilizan conexiones roscadas o a presión diseñadas específicamente para facilitar el reemplazo.
P8. Cómo quitar un tubo de varilla de nivel roto

Primero identifique el estilo de montaje, luego ejerza una suave presión oscilante o retire el sujetador de retención antes de limpiar el orificio de montaje de residuos.
P9. Cómo instalar un nuevo tubo de varilla medidora

Coloque un nuevo anillo de sellado, guíe el tubo uniformemente dentro de la abertura de la bandeja, asegure el soporte superior y confirme que la varilla medidora indique correctamente una vez instalada.
P10. ¿Cuánto mantenimiento necesita un tubo de varilla medidora?

Las comprobaciones visuales de rutina para comprobar el estado del sello y el montaje seguro suelen ser suficientes; el reemplazo solo es necesario cuando aparecen signos de desgaste.
