¿Qué es una línea de inyector de combustible? Función, tipos y aplicaciones explicadas

Categorías

Contenido

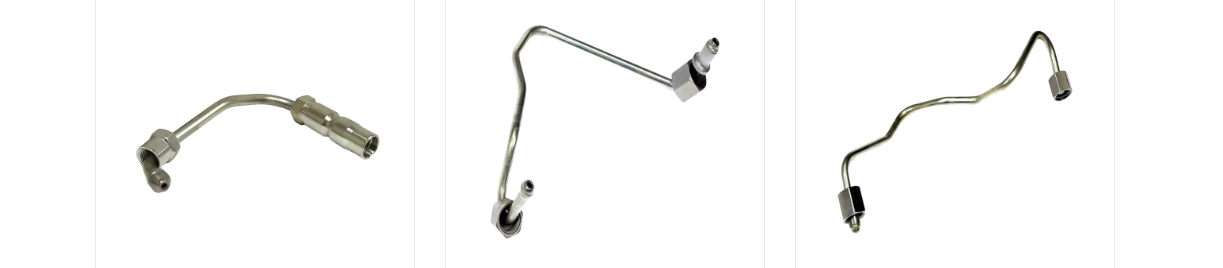

¿Qué es un Línea de inyector de combustible

Una línea de inyector de combustible, también conocida como tubería de inyección de combustible, es el tubo metálico rígido que transporta combustible presurizado desde la bomba de alta presión o el riel común a cada inyector de combustible, manteniendo la presión y el caudal que requiere el proceso de combustión. La tubería no crea presión por sí misma, sino que transmite la presión generada aguas arriba mientras resiste la expansión, la fatiga por vibración y las pulsaciones repetidas de presión.

En los motores diésel modernos construidos con una arquitectura de bomba distribuidora o de riel común, esta tubería opera bajo ciclos de presión repetidos que pueden exceder los 2000 barras en los sistemas de producción actuales, con algunas plataformas avanzadas diseñadas para presiones cercanas a los 2700 bar. Debido a que la línea experimenta estos aumentos repentinos de presión muchos millones de veces a lo largo de un intervalo de servicio normal, el espesor de la pared, el radio de curvatura y la condición de la superficie interna están diseñados en torno a la vida útil a la fatiga en lugar de una sola clasificación de presión de estallido.

Características principales

  • Conecta la bomba de alta presión o common rail directamente al cuerpo del inyector
  • Transfiere combustible tratado como un fluido no compresible sin expansión mensurable.
  • Formado mediante doblado CNC para que la geometría del tubo coincida exactamente con los puntos de montaje en el bloque del motor.
  • Producido a partir de tubos de acero trabajados en frío clasificados para ciclos repetidos de fatiga por alta presión.

Funciones principales de una tubería de inyección de combustible

Un tubo de inyección de combustible realiza varias tareas al mismo tiempo y cada una afecta la forma en que el motor arranca, funciona en ralentí y responde bajo carga.

Entrega de combustible

La tarea principal de la línea es mover un volumen de combustible medido desde la salida de la bomba hasta la entrada del inyector sin pérdida, aireación o demora, haciendo coincidir la salida de la línea del inyector de combustible con la sincronización del inyector para que cada cilindro reciba el mismo volumen según lo programado.

Transmisión de alta presión

La tubería tiene que transmitir los picos de presión generados por la bomba o el riel sin expandirse ni absorber energía que debería llegar a la boquilla del inyector. Incluso una pequeña cantidad de expansión elástica en la pared del tubo puede retrasar la acumulación de presión en la punta del inyector, un efecto que los ingenieros describen como pérdida de eficiencia volumétrica.

Precisión del momento de la inyección

Debido a que el combustible se trata como incompresible, la transferencia de ondas de presión a través de la línea ocurre en una fracción de milisegundo. Cualquier variación en la longitud de la tubería, el diámetro interno o la rigidez de la pared entre cilindros puede cambiar ligeramente la sincronización de la inyección de un cilindro a otro, por lo que los equipos de ingeniería especifican longitudes de línea de inyectores de combustible coincidentes y curvas a lo largo de un banco de cilindros siempre que el diseño lo permita.

Soporte para atomización

El suministro de presión estable en la boquilla del inyector es lo que permite que el combustible se atomice en el patrón de gotas finas que requiere la combustión. Cuando un tubo de inyección de combustible está desgastado, agrietado o es de tamaño insuficiente, la presión en la boquilla cae y la calidad de la atomización disminuye, lo que generalmente se manifiesta como un ralentí brusco, arranques en frío más difíciles o un aumento del humo de escape.

Tipos de líneas de inyectores de combustible

Las líneas de inyectores de combustible generalmente se agrupan por estructura de pared y por la plataforma del motor para la que están diseñadas.

Clasificación general de las estructuras de líneas de inyectores de combustible y tuberías de inyección de combustible.
Tipo Estructura Aplicación típica
Tubería de pared simple Una pared continua de acero estirado en frío Motores diésel para turismos y vehículos ligeros
Tubería de doble pared (dúplex) Dos capas formadas en frío en una pared para mayor margen de explosión. Motores para camiones, autobuses y vehículos todo terreno de servicio pesado
Tubería tratada con autofrettage Pared simple pretensada internamente mediante sobrepresión controlada Sistemas common rail por encima de 2000 bar
Tubería blindada/con funda Tubo estándar equipado con una funda exterior protectora en los puntos de desgaste. Motores con recorrido estrecho cerca de componentes móviles

Clasificación por aplicación

  • Líneas de inyectores de combustible diésel para vehículos de pasajeros
  • Tubos de inyección de combustible para vehículos comerciales ligeros
  • Líneas de inyectoras para camiones pesados y autobuses
  • Líneas de maquinaria agrícola y de construcción.
  • Líneas de motores marinos e industriales.
  • Líneas de inyectores del grupo electrógeno

Estructura de una línea de inyector de combustible

Un conjunto de línea de inyector de combustible terminado se construye a partir de más de un solo tubo. Cada extremo está formado y mecanizado para sellar contra la bomba o el riel en un lado y el inyector en el otro, mientras que la sección media está doblada a un radio específico para que despeje los componentes circundantes del motor sin contacto.

Riel/Cuerpo de bomba Cuerpo del inyector Tuerca de unión Asiento cónico Cuerpo del tubo (sección doblada) Tuerca de manguito

Vista isométrica simplificada de un conjunto de línea de inyector de combustible entre una bomba o cuerpo de riel y el inyector

Componentes clave

  • Asiento cónico: la punta mecanizada que forma un sello de metal con metal contra la bomba o la salida del riel
  • Tuerca de unión: Se enrosca en el perno de salida y tira del asiento del cono hasta que entre en contacto de sellado.
  • Cuerpo del tubo: La sección de soporte de carga entre ambos extremos, formada mediante doblado CNC.
  • Tuerca de manguito: el accesorio en el lado del inyector que asegura el extremo opuesto
  • Funda protectora: Se agregó una capa exterior opcional donde el tubo rozaría contra los soportes o las líneas vecinas.

Datos de rendimiento de la línea del inyector de combustible

Las siguientes figuras resumen los rangos de presión, la distribución dimensional y el rendimiento comparativo comúnmente observados entre los tipos de tuberías. Se presentan como puntos de referencia generales y no como especificaciones para un solo modelo de motor.

Evolución de la presión de inyección a lo largo de las generaciones del sistema

0 1000 2000 3000 1350 1600 2000 2500 2700 1997 2001 2006 2013 Actual

Presión aproximada del common rail en bar en generaciones sucesivas del sistema

Presión de funcionamiento típica por aplicación

Turismos Diésel
2000 bar
Vehículo comercial ligero
2200 barrasras
Camiones y autobuses medianos/pesados
2500 barras
Agrícola y Construcción
2200 barrasras
Motor marino e industrial
1800 barras

Rango de presión de funcionamiento superior típico por plataforma de motor, expresado en bar

Distribución de diámetro exterior común

6mm, 15%
8mm, 35%
10mm, 30%
12mm, 15%
14mm, 5%

Proporción relativa de tamaños de diámetro exterior comúnmente utilizados en aplicaciones de líneas de inyectores de combustible

Comparación de rendimiento entre tipos de tuberías

Capacidad de presión Resistencia a la fatiga Resistencia a las vibraciones Formabilidad de flexión Resistencia a la corrosión
Tubería estirada en frío estándar Tubería tratada con autofrettage Tubería dúplex/doble pared

Comparación relativa de tipos de tuberías en cinco atributos de rendimiento, puntuados en una escala de cinco puntos

Materialeses y proceso de fabricación.

La elección del material y el método de formación influyen en el tiempo que aguanta una línea de inyector de combustible bajo ciclos de presión repetidos.

Materiales comunes utilizados para la producción de líneas de inyectores de combustible y tuberías de inyección de combustible.
Material Característica típica Uso común
Acero al carbono Estirado en frío, alta resistencia a la tracción, rentable Aplicaciones en turismos y vehículos ligeros
Acero de aleación Mayor resistencia a la fatiga mediante elementos de aleación. Sistemas diésel de servicio mediano y pesado
Acero inoxidable Fuerte resistencia a la corrosión en ambientes húmedos o marinos. Motores para equipos marinos, industriales y exteriores.

Conformado en frío y autofrettage

Al aplicar una presión interna controlada al tubo durante el procesamiento, se produce una deformación plástica en la pared interior, lo que crea una tensión de compresión residual. Esta tensión residual compensa la tensión de tracción generada durante la presión de funcionamiento normal, lo que mejora la vida útil y aumenta el margen de presión de rotura del tubo de inyección de combustible terminado.

Doblado CNC y control dimensional

El equipo de doblado de tubos CNC da forma a la geometría tridimensional de cada línea de inyector de combustible para que coincida con los puntos de montaje en un diseño de motor específico, ayudando a que la pieza terminada se asiente correctamente sin tensión adicional en los puntos de conexión.

Aplicaciones de líneas de inyectores de combustible y tuberías de inyección de combustible

Las líneas de inyectores de combustible están diseñadas en función del espacio de enrutamiento, el ciclo de trabajo y el entorno operativo de la plataforma a la que sirven.

  1. Turismos diésel: Radios de curvatura compactos para adaptarse a compartimentos de motor con distancia entre ejes corta.
  2. Furgonetas y pickups comerciales ligeras: Líneas adaptadas a un ciclo de trabajo más alto en ralentí y uso de arranque y parada.
  3. Camiones y autobuses de carga media y pesada: Líneas de mayor diámetro exterior clasificadas para ciclos de presión extendidos
  4. Maquinaria agrícola y de construcción: Líneas encaminadas para tolerar polvo, vibraciones y grandes cambios de temperatura.
  5. Motores marinos e industriales: Líneas especificadas con mayor resistencia a la corrosión para ambientes operativos húmedos.
  6. Grupos electrógenos y equipos de energía estacionarios: Líneas dimensionadas para servicio continuo en lugar de ciclos de carga variables.

Capacidad de fabricación de líneas de inyectores de combustible

Las instalaciones de producción que operan como fabricantes de tubos para inyectores de combustible generalmente combinan el doblado de tubos CNC, el conformado interno en frío y el mecanizado de precisión bajo un mismo techo para que las tolerancias dimensionales se mantengan consistentes desde el primer prototipo hasta el volumen total de producción. Una instalación construida alrededor de este alcance comúnmente opera en decenas de miles de metros cuadrados y combina centros automatizados de doblado de tubos con líneas dedicadas de soldadura fuerte y soldadura fuerte para mantener los programas de líneas de inyectores de combustible OEM en una ruta de producción única y rastreable.

Equipo de producción típico

  • Múltiples máquinas dobladoras de tubos CNC totalmente automáticas para una geometría tridimensional exacta
  • Máquinas hidráulicas de conformado de interiores que cubren una amplia gama de diámetros.
  • Soldadura láser automatizada y células robóticas de soldadura para una calidad de unión constante
  • Centros de mecanizado a gran escala para conformado de extremos, asientos cónicos y corte de roscas.
  • Un área dedicada a pruebas e inspección para controles dimensionales y de presión.

Las instalaciones configuradas de esta manera están posicionadas para respaldar tanto una relación con el proveedor de tuberías de inyectores de combustible diésel para la distribución en el mercado de repuestos como una función de fabricante de tuberías de inyectores common rail para plataformas OEM, ya que la misma línea de proceso de formación de tubos y autofrettage puede cambiar entre configuraciones dúplex, de pared simple y blindadas sin una inversión separada en herramientas. Para los compradores que investigan la cadena de suministro de un fabricante de tubos de inyección de combustible con sede en China, la combinación de investigación y desarrollo internos, un proceso de formación controlado y pruebas de laboratorio integradas es generalmente lo que determina si un proveedor de tubos de combustible de alta presión puede mantener tolerancias estrictas en series repetidas de producción.

Consideraciones de instalación y mantenimiento

El manejo correcto antes y después de la instalación tiene un efecto directo sobre cuánto tiempo funciona sin problemas una línea de inyector de combustible.

Prácticas de instalación

  • Apriete las tuercas de unión siguiendo la secuencia de torsión especificada para el motor, trabajando en etapas uniformes y graduales en lugar de un tirón continuo.
  • Sostenga el tubo a lo largo de su longitud con las abrazaderas originales para que la carga de vibración no se concentre en los extremos del accesorio.
  • Evite volver a doblar o enderezar una línea formada en el campo, ya que remodelar un tubo trabajado en frío elimina el patrón de tensión residual incorporado durante la fabricación.

Señales de inspección y desgaste

  • Filtración de combustible o residuos húmedos alrededor del área de la tuerca de unión
  • Grietas visibles en la superficie cerca del asiento del cono o en el vértice de la curvatura
  • Picaduras o decoloración de la superficie en líneas expuestas a la humedad o la sal de la carretera
  • Un arranque en frío brusco o inactivo que mejora una vez que se verifica la presión del riel

Manejo de almacenamiento

Cuando se almacena una línea de inyector de combustible antes de la instalación, mantener las tapas protectoras de los extremos en su lugar y el tubo en un área seca y con temperatura estable reduce la posibilidad de corrosión superficial relacionada con la humedad antes de que la pieza llegue al motor.

Preguntas frecuentes

P1: ¿Qué es una línea de inyector de combustible?

Una línea de inyector de combustible es una tubería de alta presión que transfiere combustible desde la bomba de inyección o el riel común al inyector, manteniendo la presión necesaria para que el inyector se abra y entregue combustible a tiempo.

P2: ¿Qué hace un tubo de inyector de combustible?

Maneja el suministro de combustible, la transmisión de alta presión y la precisión de la inyección, manteniendo constante la señal de presión desde la bomba o el riel hasta la boquilla del inyector.

P3: ¿Cómo funciona una línea de inyectores diésel?

La línea transmite la presión del combustible con un retraso mínimo, lo que permite una sincronización precisa de la inyección y ayuda al inyector a producir un patrón de pulverización atomizado fino en el momento de la inyección.

P4: ¿De qué materiales están hechas las tuberías de los inyectores de combustible?

Los materiales comunes incluyen acero inoxidable, acero al carbono y acero aleado, elegidos en función de la presión nominal, los requisitos de fatiga y el entorno operativo del motor.

P5: ¿Con qué frecuencia se deben inspeccionar las líneas de los inyectores de combustible?

Es típica la inspección visual de rutina en cada intervalo de servicio, verificando si hay filtraciones en los accesorios, grietas en la superficie cerca de las curvas y corrosión en la superficie exterior.

P6: ¿Se puede reparar una línea de inyector de combustible o se debe reemplazar?

Debido a que la tubería depende de un patrón de tensión residual interno específico, una línea que muestra grietas, deformaciones o fugas generalmente se reemplaza en lugar de reformarse o repararse.

P7: ¿Qué causa que la línea de un inyector de combustible tenga fugas o se agriete?

Las causas más comunes son la fatiga por presión repetida, accesorios flojos o demasiado apretados, rozaduras por vibración contra componentes cercanos y corrosión.

P8: ¿Las líneas de inyectores de combustible son las mismas para motores de gasolina y diésel?

No, los sistemas de bomba y riel común diésel generalmente funcionan a presiones mucho más altas que los sistemas de inyección directa de gasolina, por lo que el espesor de la pared de la línea y la selección de materiales difieren en consecuencia.
