¿Cómo reemplazar una línea de inyector de combustible?

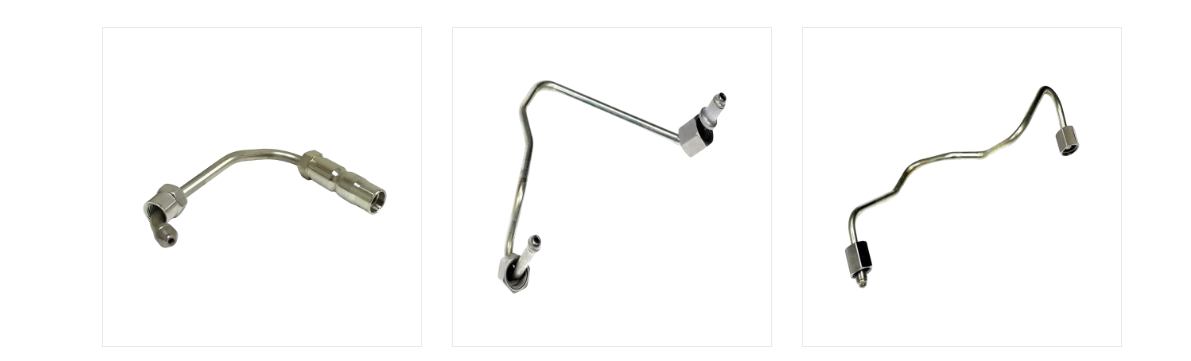

Tipos comunes de líneas de inyectores de combustible y sus características

No todas las líneas de inyectores de combustible se ven o funcionan de la misma manera. El tipo correcto depende del sistema de inyección de combustible al que sirve, la presión que debe soportar y cuánta flexibilidad de ruta permite el compartimiento del motor. Las tarjetas a continuación describen las configuraciones que se encuentran más comúnmente al adquirir una línea de reemplazo.

Las líneas de inyectores de combustible están diseñadas para soportar una presión muy específica dependiendo del sistema de inyección de combustible al que sirven. Los sistemas de bombas mecánicas en línea más antiguos suelen funcionar a presiones máximas significativamente más bajas que los sistemas common rail modernos. La arquitectura common rail diésel en particular ha aumentado las presiones de inyección a lo largo de las sucesivas generaciones de motores para mejorar la atomización y reducir las emisiones. Debido a que la línea de reemplazo correcta debe estar clasificada para al menos la presión operativa máxima del sistema, comprender dónde se ubica un motor determinado en este espectro de presión es un primer paso importante antes de ordenar una pieza de reemplazo. El medidor a continuación ilustra una posición aproximada para los sistemas common rail diésel modernos dentro de una escala de referencia general de 0 a 250MPa.

La aguja del indicador se encuentra en la parte superior de la escala, lo que refleja el punto ampliamente referenciado de que los modernos sistemas diesel common rail comúnmente operan a presiones máximas que superan los 200 MPa. Esto es significativamente más alto que el rango de presión asociado con los sistemas de bombas de inyección mecánicas en línea más antiguos, que generalmente se encuentran en las partes inferior y media de la misma escala. La implicación práctica para cualquiera que busque una línea de inyector de combustible de repuesto es sencilla: una línea clasificada para un sistema más antiguo de baja presión nunca debe sustituirse en un motor common rail moderno, incluso si las dimensiones físicas parecen similares. Los fabricantes abordan este requisito de presión principalmente mediante la selección de materiales y el proceso de trabajo en frío que se describe en la siguiente sección, en lugar de simplemente utilizar una pared más gruesa en tubos comunes. Vale la pena señalar que la presión máxima exacta para cualquier modelo de motor específico siempre debe confirmarse con las especificaciones del fabricante del motor en lugar de asumirse a partir de una escala de referencia general como esta. Diferentes generaciones de motores del mismo fabricante también pueden funcionar a diferentes niveles de presión a medida que las emisiones y los requisitos de rendimiento evolucionan con el tiempo. Esta es una de las razones por las que el reemplazo de la línea de inyectores de combustible no es una tarea única para todos, y por la que hacer coincidir la especificación exacta con la variante del motor es más importante que hacerlo solo por la apariencia física aproximada. Para los talleres que manejan una amplia gama de modelos de motores, mantener una tabla de referencia para los rangos de presión comunes por tipo de sistema puede reducir el riesgo de instalar una línea subestimada. Debido a que una línea que opera por debajo de su rango de presión nominal puede fallar sin señales de advertencia obvias de antemano, esta verificación de especificaciones generalmente se trata como un paso relevante para la seguridad en lugar de una formalidad opcional. Revisar este contexto de presión también ayuda a explicar por qué las líneas de inyectores de combustible, a diferencia de muchos otros accesorios de tuberías para automóviles, se fabrican con tolerancias comparativamente estrictas y clases de presión dedicadas en lugar de un diseño universal único.

La línea de inyector de combustible correcta debe estar clasificada para la clase de presión específica del motor al que sirve, ya que sustituir una línea de menor presión en un sistema common rail moderno puede provocar fallas.

Cómo se construyen las líneas de inyectores de combustible: material, estructura y principio de funcionamiento

Una línea de inyector de combustible es más que un simple tramo de tubería. Por lo general, se fabrica a partir de tubos de acero de baja aleación y alta resistencia especialmente seleccionados y luego se trata térmicamente para aumentar su límite elástico base. Luego, muchas líneas de alta presión pasan por un proceso adicional de trabajo en frío conocido como autofrettage, en el que el tubo se somete a una presión interna controlada que provoca una ligera deformación plástica de la pared interior. Una vez que se libera esa presión, la pared interior retiene una capa de tensión de compresión residual que debe superarse mediante la presión operativa antes de que se acumule cualquier tensión de tracción neta en el material, lo que mejora significativamente la resistencia a la fatiga y la presión de estallido. Luego se utiliza un equipo de doblado de tubos CNC de precisión para dar forma a la línea terminada con la geometría tridimensional exacta requerida por un motor específico, ya que un radio de curvatura no coincidente puede concentrar la tensión en el punto equivocado a lo largo de la línea. La siguiente tabla resume los elementos estructurales que normalmente se encuentran en una línea rígida de alta presión en comparación con una línea corrugada flexible.

La resistencia a la fatiga de una línea de inyector de combustible está determinada en gran medida por cómo se procesa la tubería de acero y no solo por el espesor de la pared. Los pulsos repetidos de alta presión de cada evento de inyección generan tensión cíclica en la pared interna del tubo, que es donde es más probable que se originen las grietas por fatiga con el tiempo. El tratamiento térmico puede mejorar la resistencia base del acero, pero el proceso de autofrettage de trabajo en frío adicional se utiliza específicamente para contrarrestar esta tensión cíclica. El siguiente cuadro presenta un índice de vida útil relativa a la fatiga ilustrativo que compara los tubos estándar, los tubos tratados térmicamente y los tubos tratados con autofrettage.

Como muestra el gráfico, los tubos de acero estándar sin procesamiento adicional se establecen como índice de vida de fatiga relativa de referencia en esta ilustración. Los tubos tratados térmicamente muestran una mejora moderada con respecto a la línea base, consistente con el principio general de ingeniería de que el tratamiento térmico aumenta el límite elástico de la base y, por lo tanto, eleva el nivel de tensión que un tubo puede tolerar antes de que se acumule el daño por fatiga. Los tubos tratados con autofrettage muestran la mayor mejora entre las tres categorías en esta comparación ilustrativa, lo que se alinea con el motivo por el cual este proceso de trabajo en frío se asocia específicamente con la fabricación de líneas de inyectores de combustible de alta presión en lugar de tubos de acero de uso general. El mecanismo detrás de esta mejora es que la tensión de compresión residual que queda en la pared interior después del autofrettage debe superarse primero mediante una tensión de tracción operativa antes de que se desarrolle cualquier tensión de tracción neta, elevando efectivamente el umbral de fatiga práctico. Esto es particularmente relevante para las líneas de inyectores porque experimentan un número muy alto de ciclos de presión durante la vida útil de un motor, lo que hace que incluso una mejora moderada en la resistencia a la fatiga sea significativa en términos acumulativos. Vale la pena tratar esta tabla como una comparación relativa ilustrativa en lugar de una garantía de una cifra de vida útil específica, ya que el rendimiento real ante la fatiga también depende del diámetro del tubo, el espesor de la pared, el radio de curvatura y la calidad de la instalación. Generalmente se espera que una línea con tratamiento de autofrettage correctamente fabricada e instalada supere a un tubo estándar de dimensiones similares en las mismas condiciones operativas, según la ciencia de materiales subyacente descrita anteriormente. Esta es una de las razones por las que un fabricante especializado de tubos para inyectores de combustible suele tratar este paso de procesamiento como una parte central de la producción en lugar de una actualización opcional. Para los compradores y talleres que obtienen líneas de reemplazo, confirmar que un proveedor aplica este tipo de procesamiento a las líneas de alta presión puede ser una pregunta relevante, aparte de la especificación dimensional básica de la línea. Comprender este detalle de fabricación también ayuda a explicar por qué un tubo de acero genérico, incluso uno con las mismas dimensiones exteriores, no se considera un sustituto apropiado para una línea de inyector de combustible especialmente diseñada en una aplicación de alta presión.

El trabajo en frío con autofrettage y el doblado CNC de precisión son los que le dan a una línea de inyector de combustible especialmente diseñada su resistencia a la fatiga, razón por la cual un tubo de acero genérico no es un sustituto apropiado.

Escenarios de aplicación y criterios de selección clave para líneas de inyectores de combustible

Las líneas de inyectores de combustible se utilizan en una amplia gama de aplicaciones diésel y de inyección directa. Los motores diésel de pasajeros y camiones ligeros con sistemas common rail se basan en líneas de alta presión cortas y dobladas con precisión que pasan a través de un compartimento del motor compacto. Los motores diesel agrícolas y de camiones de servicio pesado a menudo utilizan líneas más largas con una geometría de curvatura más compleja para alcanzar los inyectores ubicados a lo largo de una culata más grande. Los motores diésel marinos y los grupos electrógenos industriales utilizan con frecuencia líneas de mayor diámetro clasificadas para ciclos de trabajo continuos en lugar de uso automotriz intermitente. Los sistemas de inyección directa de gasolina también utilizan líneas dedicadas de alta presión, aunque normalmente a presiones máximas más bajas que los sistemas common rail diésel.

Al seleccionar o adquirir una línea de inyectores de combustible de repuesto, los compradores generalmente analizan un conjunto coherente de criterios antes de realizar un pedido a un fabricante o proveedor:

1. ¿La presión nominal de la línea cumple o excede la presión operativa máxima del sistema del motor?
2. ¿El diámetro exterior y el espesor de la pared coinciden con las especificaciones del equipo original?
3. ¿La geometría de curvatura y la longitud total reproducen correctamente el trazado original?
4. ¿Coinciden los accesorios de los extremos y el ángulo del cono de sellado con los puertos de la bomba y del inyector que se están conectando?
5. ¿El material y el procesamiento de la tubería (tratamiento térmico, autofrettage) son consistentes con el trabajo de alta presión?
6. ¿Puede el fabricante o mayorista admitir pedidos repetidos con una precisión dimensional constante para necesidades de flotas o unidades múltiples?

Las líneas de los inyectores de combustible no experimentan una presión constante y constante durante el funcionamiento del motor; en cambio, la presión fluctúa rápidamente a medida que cada evento de inyección abre y cierra el inyector. Este patrón de pulsación se repite muchas veces por segundo a velocidades típicas del motor, generando ciclos de tensión repetidos en la línea y sus accesorios finales. Seleccionar una línea clasificada solo para la presión operativa promedio, en lugar de la presión máxima alcanzada durante cada pulso, dejaría un margen de seguridad significativamente reducido. Los ingenieros que revisan el diseño del sistema de inyección normalmente observan la forma de las pulsaciones de presión, no solo un número máximo, para comprender las condiciones operativas reales a lo largo de la línea. El siguiente gráfico de áreas presenta un patrón de pulsación de presión ilustrativo durante un ciclo de inyección para contextualizar.

El gráfico de áreas sombreadas muestra un aumento brusco de la presión durante el evento de inyección en sí, lo que refleja el breve período en el que el combustible pasa a través de la boquilla del inyector a la presión máxima del sistema. Fuera de esta ventana de inyección, la presión en la línea se estabiliza hacia una línea base comparativamente más estable asociada con la presión de retención del riel común o de la bomba. Este patrón se repite continuamente mientras el motor está en marcha, lo que significa que la línea del inyector experimenta una cantidad muy alta de estos ciclos de presión durante las horas de funcionamiento normales. La importancia práctica de este patrón de pulsación es que la especificación de presión nominal de la línea debe tener en cuenta el pico de cada pulso, no simplemente una presión promedio a lo largo del ciclo. Esto también es parte de por qué la resistencia a la fatiga, analizada en la sección anterior, es una consideración de diseño tan importante específicamente para las líneas de inyectores de combustible, ya que la línea está esencialmente sujeta a un patrón de carga cíclico continuo en lugar de una presión estática única. Las variaciones en la velocidad y la carga del motor también cambian la frecuencia y, hasta cierto punto, la forma de este patrón de pulsación, ya que el tiempo y la duración de la inyección se ajustan para adaptarse a los requisitos de combustible. Una línea correctamente clasificada y procesada para su clase de presión prevista está diseñada para tolerar este patrón de pulsaciones durante el intervalo de servicio esperado del motor. Si una línea no ha sido especificada correctamente o ha desarrollado daños por fatiga debido a la edad o un defecto de fabricación, esta pulsación repetida es a menudo el mecanismo que eventualmente conduce a una grieta o falla en un punto de concentración de tensión, como una curvatura o una conexión de ajuste. Este patrón de tensión impulsado por la pulsación también es relevante para el punto anterior sobre la clasificación de presión: una línea que parece adecuada basándose únicamente en una cifra de presión promedio aún puede tener un tamaño insuficiente en relación con la presión de pulso máxima real que experimentará en servicio. Reconocer esta distinción es un contexto útil al comparar hojas de especificaciones para diferentes opciones de línea de inyectores durante una decisión de selección o reemplazo.

La elección de la línea de inyectores de combustible adecuada depende de hacer coincidir la clasificación de presión, las dimensiones y la geometría de curvatura con el sistema exacto del motor, no solo con la categoría de aplicación general.

Tipos de líneas de inyectores de combustible: comparación detallada

La siguiente tabla compara las tres configuraciones más relevantes para una decisión de reemplazo: la línea rígida de acero de alta presión, la línea corrugada flexible y una línea de reemplazo personalizada doblada por CNC producida cuando una pieza disponible en el mercado no está disponible.

No todos los puntos a lo largo de la línea de un inyector de combustible experimentan la misma cantidad de tensión durante el funcionamiento del motor. Las secciones rectas de tubería generalmente distribuyen la tensión relacionada con la presión de manera relativamente uniforme a lo largo de su longitud. Las secciones curvadas, por el contrario, concentran tensión adicional en el radio exterior de la curva, ya que la pared del tubo es más delgada y geométricamente más compleja en una curva que a lo largo de un tramo recto. Las uniones de herrajes generan su propia concentración de tensiones debido a la geometría del cono obturador y a la fuerza de apriete de la tuerca de unión. El siguiente mapa de calor presenta un índice de tensión relativa ilustrativo en estas tres zonas de tuberías bajo tres condiciones de carga del motor.

El mapa de calor muestra un aumento de la tensión relativa desde el ralentí hasta la carga completa en las tres zonas de la tubería, lo que se deriva directamente de las presiones de inyección más altas y los eventos de inyección más frecuentes asociados con una mayor carga del motor. Dentro de cada condición de carga, la sección doblada muestra consistentemente un índice de tensión relativa más alto que la sección recta, lo que ilustra por qué la geometría y el radio de curvatura se tratan como detalles de diseño importantes en lugar de opciones de enrutamiento incidentales. Las conexiones de accesorios también muestran una tensión relativa elevada en comparación con las secciones rectas, aunque generalmente algo más baja que la sección curva en esta comparación ilustrativa, lo que refleja la naturaleza concentrada pero localizada de la tensión en un punto de conexión roscada. A plena carga, las tres zonas muestran sus valores más altos en este patrón ilustrativo, consistente con la discusión anterior sobre el pico de pulsación de presión durante cada evento de inyección bajo una mayor demanda de combustible. Este patrón ayuda a explicar por qué las fallas relacionadas con la fatiga en las líneas de los inyectores de combustible se informan con mayor frecuencia en lugares de curvatura y conexiones de accesorios que a lo largo de una sección recta de tubo no perturbada. Para los fabricantes, esto es parte de la justificación para utilizar equipos de doblado CNC de precisión que puedan producir un radio de curvatura constante y gradual en lugar de una curva cerrada o desigual que concentraría aún más la tensión en ese punto. Para los talleres que realizan un reemplazo, este patrón también es un recordatorio práctico de inspeccionar de cerca las áreas de curvatura y las conexiones de los accesorios para detectar cualquier signo de daño en la superficie, corrosión o ajuste excesivo previo antes de asumir que una línea aún está en servicio. Esto refuerza aún más por qué una línea de reemplazo debería reproducir la geometría de curvatura original en lugar de utilizar una curva más cerrada o más cerrada como solución alternativa durante la instalación, ya que alterar el radio de curvatura puede cambiar el patrón de concentración de tensión que se muestra aquí. Al tratar este mapa de calor como un patrón de ingeniería ilustrativo en lugar de un resultado medido para cualquier motor específico, los talleres y operadores de equipos aún pueden usar la relación general zona por zona para priorizar los puntos de inspección durante el mantenimiento de rutina.

Las secciones curvadas y las conexiones de ajuste soportan consistentemente más tensión que las secciones rectas, razón por la cual las líneas de reemplazo deben reproducir la geometría de curvatura original en lugar de un atajo modificado en campo.

Guía de reemplazo y mantenimiento: Cómo reemplazar una línea de inyector de combustible de forma segura

La siguiente secuencia describe el proceso general para reemplazar una línea de inyector de combustible. Los pasos exactos, los valores de torsión y los procedimientos de alivio de presión siempre deben confirmarse con la documentación de servicio del fabricante del equipo o motor específico antes de comenzar a trabajar.

1. Confirme la especificación correcta de la línea de reemplazo, incluida la clasificación de presión, el diámetro, la longitud y la geometría de curvatura, con la referencia del OEM o el manual de servicio.
2. Alivie la presión residual del sistema de combustible siguiendo el procedimiento especificado por el fabricante del motor antes de desconectar cualquier línea de alta presión.
3. Desconecte la batería o aísle el sistema eléctrico como precaución general antes de trabajar cerca del sistema de combustible.
4. Afloje y retire las tuercas de unión tanto en el extremo de la bomba/riel como en el extremo del inyector usando la tuerca abocardada del tamaño correcto o una llave de pata de gallo para evitar que los accesorios se redondeen.
5. Retire con cuidado la línea anterior sin forzarla contra los componentes adyacentes, observando su recorrido original y su orientación de curvatura.
6. Inspeccione las superficies del cono de sellado tanto en el inyector como en los puertos de la bomba/riel para detectar daños antes de instalar la nueva línea.
7. Primero coloque la nueva línea a mano, alineando los conos de sellado en escuadra antes de enroscar las tuercas de unión para evitar roscas cruzadas.
8. Apriete cada tuerca de unión al valor especificado por el fabricante del motor o de la línea, evitando apretar demasiado o demasiado poco.
9. Vuelva a conectar la batería y siga el procedimiento de arranque especificado por el fabricante para volver a presurizar el sistema de combustible.
10. Arranque el motor al ralentí y verifique visualmente cada nueva conexión para detectar fugas de combustible antes de devolver el vehículo o el equipo al funcionamiento normal.
11. Vuelva a verificar el torque en cada accesorio después de un breve período de funcionamiento, ya que el ciclo térmico inicial a veces puede requerir una verificación de seguimiento.

Conseguir una línea de reemplazo que coincida con la geometría del equipo original es a menudo la parte más difícil de este proceso, particularmente para modelos de motores más antiguos o menos comunes donde no hay una línea disponible en el mercado. NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., establecida sobre la base de la anterior Ningbo Xingxin Metal Products Factory fundada en 1995, es un fabricante de líneas de inyectores de combustible y una fábrica de accesorios de tuberías para automóviles ubicada en Wanhou, ciudad de Zhanqi, distrito de Yinzhou, Ningbo, que opera desde una instalación que cubre aproximadamente 32.000 metros cuadrados con aproximadamente 26.000 metros cuadrados de espacio de fábrica. La configuración de producción de la compañía incluye diez máquinas dobladoras de tubos CNC totalmente automáticas, líneas de ensamblaje de hornos de soldadura fuerte a gran escala, equipos de conformado interno hidráulico, una máquina hidráulica de expansión de agua de 800 toneladas, soldadores láser automáticos, robots de soldadura y centros de mecanizado a gran escala, respaldados por un laboratorio interno de investigación y pruebas. Este tipo de capacidad de doblado y conformado CNC permite a un proveedor de tuberías de inyectores de combustible reproducir con precisión el recorrido tridimensional de un motor específico, lo cual es directamente relevante cuando una línea de reemplazo necesita coincidir con la geometría de curvatura original en lugar de adaptarse a partir de una longitud recta genérica. Para los operadores de flotas, talleres y fabricantes de equipos que obtienen líneas de reemplazo en volumen, trabajar con un fabricante o mayorista de tuberías para automóviles establecido puede ayudar a garantizar una precisión dimensional constante en todos los pedidos repetidos.

Un reemplazo seguro de la línea del inyector de combustible depende de aliviar primero la presión del sistema, hacer coincidir exactamente la especificación original y apretar cada conexión al valor especificado por el fabricante.

Preguntas frecuentes sobre el reemplazo de la línea del inyector de combustible

Reemplazo de un fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
