¿Cómo elegir la línea de inyectores de combustible adecuada para aplicaciones automotrices?

Jul 23, 2026

Categorías

Contenido

1 Seleccionar la línea adecuada de inyectores de combustible para automóviles se reduce a cuatro factores
2 ¡Qué Línea de inyector de combustible Realmente lo hace en el sistema de combustible
- 2.1 Por qué el segmento de la línea de inyectores recibe atención adicional de ingeniería
3 Materialeses comunes utilizados en las líneas de inyectores de combustible y cómo se comparan
- 3.1 Instantánea del material para la selección de la línea del inyector de combustible
4 Coincidencia de las clasificaciones de presión con el sistema de inyección en uso
- 4.1 Presión de funcionamiento típica por tipo de sistema
5 Tipos de conexiones de tuberías de combustible y métodos de conexión para un sellado seguro
- 5.1 Tipos de conexiones de líneas de combustible que se encuentran en vehículos modernos
- 5.2 Mangueras y accesorios para automóviles trabajando juntos
6 Consideraciones de diámetro, espesor de pared y longitud para la selección de la línea de inyectores
7 Enrutamiento, espacio libre y protección contra vibraciones durante la instalación
8 Reconocer desgaste, fugas y problemas de rendimiento durante el kilometraje del vehículo
9 Prácticas de mantenimiento que ayudan a prolongar la vida útil de la línea de inyectores
10 Prácticas de fabricación detrás de la producción de líneas de inyectores de combustible duraderos
11 Preguntas frecuentes sobre las líneas de inyectores de combustible para automóviles

Seleccionar la línea adecuada de inyectores de combustible para automóviles se reduce a cuatro factores

el derecho Línea de inyector de combustible para automóviles es el que coincide con la presión de operación del sistema de suministro de combustible, utiliza un material adecuado para el tipo de combustible y el entorno debajo del capó, se conecta a través de un estilo de conexión adecuado para el inyector y el riel, y tiene el tamaño correcto para el diámetro, el espesor de la pared y la longitud de la ruta. Equivocarse en cualquiera de estas variables tiende a acortar la vida útil y, con el tiempo, puede provocar un suministro desigual de combustible en la punta del inyector.

En un motor multipuerto de gasolina, una línea de combustible clasificada para presión baja a moderada con un revestimiento resistente a la corrosión generalmente es suficiente para el segmento de alimentación del inyector. En un motor de gasolina con inyección directa o diésel de riel común, la línea del inyector entre el riel o la bomba y cada inyector tiene que soportar presiones que son un orden de magnitud más altas, lo que requiere tubos de acero trabajados en frío en lugar de un conjunto de manguera estándar. Las secciones siguientes analizan cada factor de selección con más detalle, junto con gráficos de referencia que muestran cómo se comparan estas variables en las plataformas de motores comunes.

¡Qué Línea de inyector de combustible Realmente lo hace en el sistema de combustible

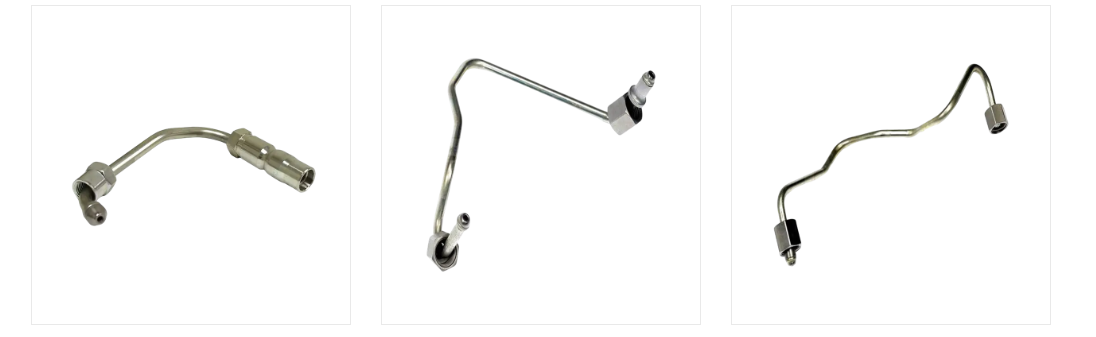

Una línea de inyector de combustible es la sección de tubería que transporta combustible presurizado desde la bomba o el riel común hasta la boquilla del inyector en cada cilindro. Dentro de la línea de gas más amplia en la red de automóviles, se encuentra al final de la ruta de entrega, después de la línea del tanque, la línea de filtro y la línea de suministro, y justo antes del punto donde se dosifica y atomiza el combustible en el puerto de admisión o la cámara de combustión. Debido a que opera más cerca del inyector, este segmento experimenta los pulsos de presión más agudos de todo el circuito de combustible.

Las líneas de combustible para automóviles a menudo se agrupan en las conversaciones cotidianas, pero la línea del inyector en sí es un componente distinto del tanque a la línea de bomba o la línea de retorno. Tiene que tolerar las rápidas pulsaciones de presión creadas cada vez que un inyector se abre y se cierra, en algunos casos cientos de veces por segundo en todo el rango de velocidad del motor, mientras se mantiene lo suficientemente apretado como para evitar incluso filtraciones menores en los puntos de conexión.

Por qué el segmento de la línea de inyectores recibe atención adicional de ingeniería

A diferencia de un tramo de mangueras de combustible de uso general, una línea de inyector generalmente necesita una construcción de pared rígida o semirrígida para que mantenga su forma contra el cuerpo del inyector bajo vibración. En muchos catálogos de piezas, una línea de combustible de este tipo aparece debajo de los accesorios de suministro de combustible junto con sus accesorios, abrazaderas y clips de montaje correspondientes, ya que todas estas piezas trabajan juntas para mantener la conexión sellada mediante ciclos de presión repetidos.

Materialeses comunes utilizados en las líneas de inyectores de combustible y cómo se comparan

Cuatro familias de materiales cubren la mayor parte del mercado de líneas de inyectores de combustible para automóviles: acero inoxidable, aleación de acero trabajado en frío, nailon y tubos de polímero compuesto o reforzado. Cada uno equilibra la tolerancia a la presión, la resistencia a la corrosión y la flexibilidad de manera diferente, razón por la cual los diseñadores de motores rara vez utilizan el mismo material para el lado del suministro de baja presión y el lado del inyector de alta presión del mismo sistema.

Instantánea del material para la selección de la línea del inyector de combustible

Comparación general de materiales comúnmente utilizados para conjuntos de líneas de inyectores de combustible para automóviles
Material	Clase de presión típica	Resistencia a la corrosión	Flexibilidad	Aplicación común
Acero inoxidable	Segmento common rail de alta presión	Alto	Bajo	Líneas de alimentación de inyectores diésel y GDI.
Aleación de acero, trabajado en frío.	Segmento common rail de alta presión	Moderado a alto	Bajo	Tubos de inyectores common rail diésel
nailon	Bajo to moderate pressure	Alto	Alto	Líneas de suministro, retorno y vapor.
compuesto, reforzado	Presión moderada	Moderado a alto	moderado	Líneas de puente y alimentación de media presión

El acero inoxidable y la aleación de acero trabajado en frío dominan el segmento de alta presión porque ambos pueden pasar por autofrettage, un paso de trabajo en frío que presiona la pared interior más allá de su límite elástico y deja una capa de tensión de compresión residual. Esa tensión residual compensa la tensión de tracción creada durante cada pulso de presión de inyección, que es una de las razones por las que una línea de inyector de acero procesada adecuadamente puede soportar presiones muy superiores. 200MPa en una aplicación diesel common rail sin agrietamiento temprano por fatiga.

Comparación relativa entre cinco factores de rendimiento, descripción general ilustrativa únicamente

Coincidencia de las clasificaciones de presión con el sistema de inyección en uso

La clase de presión es el primer filtro que se aplica al reducir una opción de línea de combustible. Una línea construida para un circuito de suministro de gasolina de baja presión no sustituye al segmento que alimenta un inyector common rail, y el uso de la clase incorrecta en cualquier dirección desperdicia el margen de durabilidad o crea un riesgo genuino de confiabilidad.

Presión de funcionamiento típica por tipo de sistema

Presión de funcionamiento aproximada por tipo de sistema de inyección, rangos de referencia únicamente y no según una escala lineal estricta

La línea de inyectores common rail diésel de alta presión es el segmento que recibe la mayor atención de ingeniería porque debe resistir tanto la presión estática extrema como las pulsaciones rápidas. Los sistemas de gasolina de inyección directa se encuentran en el medio y necesitan una tubería que pueda manejar cifras de MPa de dos dígitos sin el espesor de pared de una línea diésel. Comprender en qué grupo se encuentra un vehículo es la forma más rápida de preseleccionar una línea de inyectores de combustible compatible antes de mirar el material o los detalles de montaje.

Tipos de conexiones de tuberías de combustible y métodos de conexión para un sellado seguro

Las líneas de combustible y los accesorios funcionan como un sistema único en lugar de como compras separadas, ya que un tubo que por lo demás tiene la clasificación correcta aún puede tener fugas si se combina con un conector que no coincide. Los conjuntos de líneas de inyectores de combustible para automóviles suelen utilizar uno de los pocos estilos de conexión probados, elegidos según la clase de presión, el material del tubo y la frecuencia con la que se debe reparar la junta.

Tipos de conexiones de líneas de combustible que se encuentran en vehículos modernos

Accesorios abocardados forme un sello de metal a metal usando un extremo de tubo abocinado presionado contra un cono coincidente, comúnmente usado en líneas de inyectores de acero que reciben alta presión.
Accesorios de compresión Confíe en una férula que muerde la pared del tubo a medida que se aprieta la tuerca, lo que resulta útil cuando es necesario unir una línea sin ensanchar el extremo del tubo.
Accesorios de conexión rápida encajan entre sí y se utilizan ampliamente en líneas de suministro y retorno de nailon donde el montaje y desmontaje rápidos son importantes durante el trabajo de servicio.
Accesorios para banjos Utilice un conector estilo perno hueco que permita que la línea se asiente en un ángulo de rotación fijo, que a menudo se encuentra en la entrada del inyector, donde el espacio es reducido.
Empuje los accesorios de púas Se combinan con mangueras de combustible reforzadas en secciones de menor presión del circuito y generalmente se aseguran con una abrazadera.
Tuercas de compresión roscadas se utilizan en los puertos del inyector y del riel en líneas de acero de alta presión, y se aprietan según una especificación establecida durante el ensamblaje.

Mangueras y accesorios para automóviles trabajando juntos

En la práctica, las mangueras y accesorios para líneas de combustible de automóviles combinan secciones de tubos rígidos con tramos cortos de mangueras flexibles donde se necesita aislamiento de vibraciones entre el motor y el chasis. Los tipos de accesorios de línea de combustible difieren entre los conectores estilo equipo original y los diseños genéricos del mercado de accesorios, por lo que el enfoque más seguro al obtener un tipo de conector de línea de combustible de repuesto es hacer coincidir el paso de rosca, el diámetro exterior del tubo y el método de sellado de la pieza original en lugar de asumir la intercambiabilidad entre familias de motores.

Consideraciones de diámetro, espesor de pared y longitud para la selección de la línea de inyectores

Escala de diámetro exterior y espesor de pared con clase de presión y requisitos de flujo del inyector. Un motor diésel de mayor cilindrada o de servicio pesado mueve más combustible por ciclo, por lo que su línea de inyector generalmente necesita un orificio más ancho para mantener la velocidad del flujo y la caída de presión dentro de un rango aceptable, mientras que la pared aún necesita volverse más gruesa para manejar la presión de trabajo más alta.

Diámetro exterior aproximado del segmento de línea del inyector por plataforma del motor, solo referencia general

La longitud importa tanto como el diámetro. Un recorrido que es más largo de lo necesario agrega caída de presión y masa adicional que debe sujetarse y soportarse, mientras que un recorrido demasiado corto tensa los accesorios en ambos extremos una vez que el motor se asienta debajo de sus propios soportes. Seguir la longitud del tubo original y la geometría de curvatura, o un reemplazo medido correctamente, mantiene la línea libre de tensiones no deseadas en el inyector y las conexiones del riel.

Enrutamiento, espacio libre y protección contra vibraciones durante la instalación

El recorrido correcto protege la línea de un inyector de combustible de dos de los factores desencadenantes de fallas más comunes: el calor y la fricción. Una línea que corre cerca del colector de escape envejece más rápido que una tendida a lo largo del lado más frío del compartimiento del motor, y una línea que roza contra un soporte o mazo de cables eventualmente desgastará su pared exterior.

Siga la ruta de enrutamiento original y las ubicaciones de los clips para que la línea mantenga la distancia diseñada respecto de las piezas móviles y las superficies calientes.
Mantenga un espacio visible entre el tubo y cualquier componente del escape, agregando una sección de protección térmica donde el diseño de fábrica incluye una.
Separe los clips de montaje a intervalos uniformes para que el tubo no pueda flexionarse lo suficiente como para hacer contacto con los herrajes adyacentes durante el movimiento del motor.
Evite doblar los tubos de acero más que su radio de curvatura mínimo nominal, ya que una curva pronunciada adelgaza la pared y concentra la tensión.
Verifique el torque en cada conexión después del primer ciclo de calor, ya que la expansión térmica puede aflojar ligeramente una junta que se apretó en frío.

Reconocer desgaste, fugas y problemas de rendimiento durante el kilometraje del vehículo

El desgaste de la línea del inyector de combustible tiende a acumularse gradualmente en lugar de aparecer de una vez, razón por la cual la inspección visual periódica detecta la mayoría de los problemas antes de que afecten la capacidad de conducción. El siguiente cuadro ilustra cómo la proporción de líneas inspeccionadas que muestran algún tipo de desgaste generalmente aumenta a medida que se acumula el kilometraje.

Proporción ilustrativa de líneas de combustible inspeccionadas que muestran signos de desgaste por tramo de kilometraje, tendencia general como referencia

Una línea de inyector de combustible rara vez falla sin señales de advertencia. Un leve olor a combustible cerca del compartimiento del motor, un residuo húmedo visible a lo largo del tubo, un ralentí irregular que no estaba presente antes o una pequeña caída en las lecturas de presión del combustible durante el diagnóstico son razones para inspeccionar la línea y sus accesorios antes de que el problema afecte el arranque o la aceleración.

Prácticas de mantenimiento que ayudan a prolongar la vida útil de la línea de inyectores

La mayoría de las prácticas que protegen una línea de inyector de combustible son simples y requieren poco esfuerzo, lo que las hace fáciles de incorporar a una visita de servicio de rutina en lugar de tratarlas como una tarea separada.

Limpie la línea y los accesorios durante los cambios de aceite y busque una película opaca y pegajosa que indique una filtración lenta.
Verifique que los clips de montaje no estén agrietados o flojos, ya que una línea que puede moverse es una línea que eventualmente se rozará.
Mantenga el compartimento del motor libre de acumulación de residuos alrededor de la línea, ya que la humedad atrapada y la arena del camino aceleran la corrosión de la superficie.
Reemplace las abrazaderas y juntas desgastadas al mismo tiempo que cualquier accesorio que se haya alterado durante trabajos de reparación no relacionados.
Confirme que se sigan los intervalos de servicio del filtro de combustible, ya que la contaminación por partículas puede acelerar el desgaste dentro de la línea del inyector y en el inyector mismo.

Prácticas de fabricación detrás de la producción de líneas de inyectores de combustible duraderos

Las diferencias de rendimiento descritas anteriormente provienen de cómo se fabrica una línea de inyector de combustible, no solo de la materia prima de la que parte. Los tubos de inyección de alta presión generalmente se forman a partir de tubos de acero de baja aleación especialmente seleccionados, luego se tratan térmicamente y se trabajan en frío para aumentar el límite elástico y la resistencia a la fatiga, de modo que el tubo terminado pueda soportar las pulsaciones de presión de un sistema diesel common rail.

El procesamiento de autofrettage, donde el tubo se presuriza más allá de su rango de trabajo normal durante la fabricación, crea una capa de tensión de compresión residual en la pared interior que actúa contra la tensión de tracción generada durante la operación. Luego se utiliza un doblado de tubos CNC de precisión para dar forma a cada línea de modo que su geometría tridimensional se alinee con el diseño del motor, lo que mantiene la instalación sencilla y evita tensiones adicionales en los puntos de montaje.

Las instalaciones de producción que se especializan en esta categoría, como JIATIAN en Ningbo, combinan equipos de doblado de tubos CNC, líneas de conformado hidráulico, soldadura láser automatizada y áreas de prueba dedicadas para mantener la precisión dimensional y la integridad de las paredes consistentes de una producción a la siguiente. Este tipo de proceso integrado, desde la formación del tubo hasta las comprobaciones finales de la geometría, es lo que permite producir una línea de inyectores de combustible con un estándar repetible en grandes volúmenes de pedidos, así como en tiradas personalizadas más pequeñas.

Preguntas frecuentes sobre las líneas de inyectores de combustible para automóviles

Preguntas comunes sobre piezas y servicio de la línea de inyectores de combustible para automóviles
P1: ¿Qué es una línea de inyector de combustible? Una línea de inyector de combustible es el segmento de tubería que transporta combustible presurizado desde la bomba o el riel común al inyector en cada cilindro, formando el enlace final en la ruta de entrega de combustible.	P2: ¿Qué hace una línea de inyector de combustible? Transfiere combustible bajo presión al inyector mientras resiste los rápidos pulsos de presión creados cada vez que el inyector se abre y cierra durante el funcionamiento del motor.
P3: ¿Dónde está ubicada la línea del inyector de combustible? Corre entre el riel de combustible o la bomba de alta presión y el cuerpo del inyector, generalmente a lo largo de la parte superior o lateral del motor cerca del colector de admisión.	P4: ¿De qué materiales están hechas las líneas de los inyectores de combustible? Las opciones comunes incluyen acero inoxidable, aleación de acero trabajado en frío, nailon y materiales compuestos, cada uno de ellos adecuado para una necesidad diferente de presión y flexibilidad.
P5: ¿Cuál es la diferencia entre una línea de inyector de combustible y un riel de combustible? El riel de combustible es el colector compartido que distribuye combustible presurizado a cada cilindro, mientras que la línea del inyector es el segmento individual que conecta el riel o la bomba a un solo inyector.	P6: ¿Cómo sé si la línea de mi inyector de combustible está defectuosa? Los signos incluyen un olor visible a combustible, residuos húmedos a lo largo del tubo, un ralentí irregular inexplicable o una caída en la presión del combustible medida durante una verificación de diagnóstico.
P7: ¿Qué causa las fugas en la línea del inyector de combustible? Las causas típicas incluyen accesorios flojos o desgastados, rozaduras debido a un espacio deficiente con las piezas cercanas, corrosión de la superficie y grietas por fatiga después de ciclos de presión prolongados.	P8: ¿Puede una línea de inyector de combustible dañada afectar el rendimiento del motor? Sí, una línea dañada puede causar una presión de combustible desigual en el inyector, lo que provoca un ralentí irregular, vacilación o reducción de potencia, según la gravedad del problema.
P9: ¿Con qué frecuencia se deben reemplazar las líneas de los inyectores de combustible? No existe un intervalo fijo único, ya que la vida útil depende del kilometraje, la ruta y las condiciones de operación, por lo que se recomienda una inspección visual periódica en lugar de un calendario estricto.	P10: Cómo prevenir la corrosión de la línea del inyector de combustible Mantenga el compartimento del motor libre de humedad y residuos atrapados, solucione cualquier daño en el revestimiento protector de inmediato y elija un material adecuado para el entorno operativo local.
